Видеорегистратор не видит камеры видеонаблюдения что делать ?

В наших советах уже рассматривался вопрос что делать если видеорегистратор не видит IP камеры, в этой статье рассмотрим вопрос что делать если видеорегистратор ни видит HD камеры наблюдения.

 - По какой причине видеорегистратор не может захватить изображение с исправной и работающей камеры.
Как правило, это всего две проблемы - первая видеорегистратор не поддерживает формат вывода изображения с камеры наблюдения. В таком случае поможет только замена оборудования, если камеру невозможно переключить в другие общепринятые и сегодня распространенные форматы изображения.

Вторая частая проблема - к видео регистратору подключают камеру с разрешением больше чем поддерживает  видеорегистратор.

- В обоих случаях чаще всего в эту ситуацию попадают те пользователи которые изучают устройства тут, а покупают что то подобное на китайских WEB сайтах с целью экономии.

Рассматривать проблемы связанные с неумелым подключением камер в этой статье рассматриваться не будут, так как это относиться к радиотехническим знаниям и если подобных знаний у вас нет, то лучше оплатите монтаж квалифицированным лицам.

В этой статье рассмотрим проблемы с которыми могут столкнуться уже подготовленный персонал монтажников обладающий определенными знаниями установки видеонаблюдения - появление новых стандартов и возможностей HD камер имеют свои особенности и расширенные функции, чего не было доступно в HD видеокамерах наблюдения применяемых ранее.


Начнем с первого пункта возможной проблемы почему видеорегистратор не видит подключаемую HD камеру. Рассмотрим и ознакомимся какие сегодня распространённые HD форматы вывода изображения в HD камерах.

  1. AHD формат разработчик NEXTCHIP (Корея)
  2. CVI разработчик DAHUA (Китай)
  3. TVI разработчик TECHPOINT (Китай)

Если у вас IP камеры просмотрите эту статью, что делать если видеорегистратор не видит  IP камеру

На что обращать внимание при покупке камер и видеорегистраторов наблюдения с поддержкой HD сегмента.
Скажем сразу не все видеорегистраторы могут поддерживать все форматы изображения, часто один из выше перечисленных.
Покупая компоненты системы видеонаблюдения необходимо сразу интересоваться какие форматы сможет поддерживать видеорегистратор или какие форматы вывода изображения имеют камеры если видеорегистратор уже куплен. Иначе можно попасть в ситуацию когда не будет возможности дальнейшей эксплуатации купленных компонентов системы.



CAICO TECH DVR 8 МП UHD описание


Сегодня рынок безопасности предлагает видеорегистраторы

  1. NVR поддерживает только IP сетевые камеры
  2. DVR поддерживает HD камеры определенного формата
  3. XVR гибридные мульти форматные видеорегистраторы - эти умные устройства поддерживают IP+HD камеры, в том числе обновлённые HD камеры с переключаемым форматом вывода и стандартом разрешения изображения, при этом некоторые XVR могут поддерживать и IP VR 360 градусов панорамные камеры наблюдения - как например Ultra HD 4K XVR CAICO серии QH7704TI


Покупая видеорегистратор пользователь должен за ранее определиться какое разрешение камер должен поддерживать приобретаемый видеорегистратор наблюдения. К примеру купленный Full-HD видеорегистратор не будет работать с камерами с разрешением больше чем указано в инструкции, то есть другими словами 2мп камерами так как обозначение Full-HD и означает только одно поддерживаю не более 1080p что соответствует резолюции 2 мп. По этому не стоит покупать камеры с большим разрешением чем способен поддерживать купленный видеорегистратор наблюдения.

Частое заблуждение, что Full-HD это очень хорошие видеорегистраторы и камеры - эта информация была актуальна в начале 2011 -12 годов с 2017 года обновленный HD камеры и видеорегистраторы поддерживают 8 Мп UHD 4K. По этому покупая  Full-HD  камеры и видеорегистраторы пользователь покупает технологию 10 летней давности находящеюся на самых первых ступеньках классификации для этого сегодняшнего времени.

- Так к примеру ведущий разработчик сенсоров изображения Sony с 2020 года вовсе снял сенсоры изображения для камер наблюдения с разрешением менее 2 Мп таким образом новые камеры с сенсорами Sony будут начинаться с 2 Мп разрешения, а не с 1 Мп как это было ранее.

На что еще важно обратить свое внимание - лучше всего покупать видеорегистраторы с поддержкой MULTI форматов в таких видеорегистраторах поддерживаются все форматы HD камер присутствующих сегодня. Если пользователь применяет такой тип видеорегистратора с поддержкой мультиформатного решения достаточно будет переключить в меню управления формат ввода изображения в которой работает камера наблюдения.



  • Как это сделать показано на рисунке ниже на примере гибридного Multi форматного, Multi сиандартного видеорегистратора CAICO TECH FY 5550S

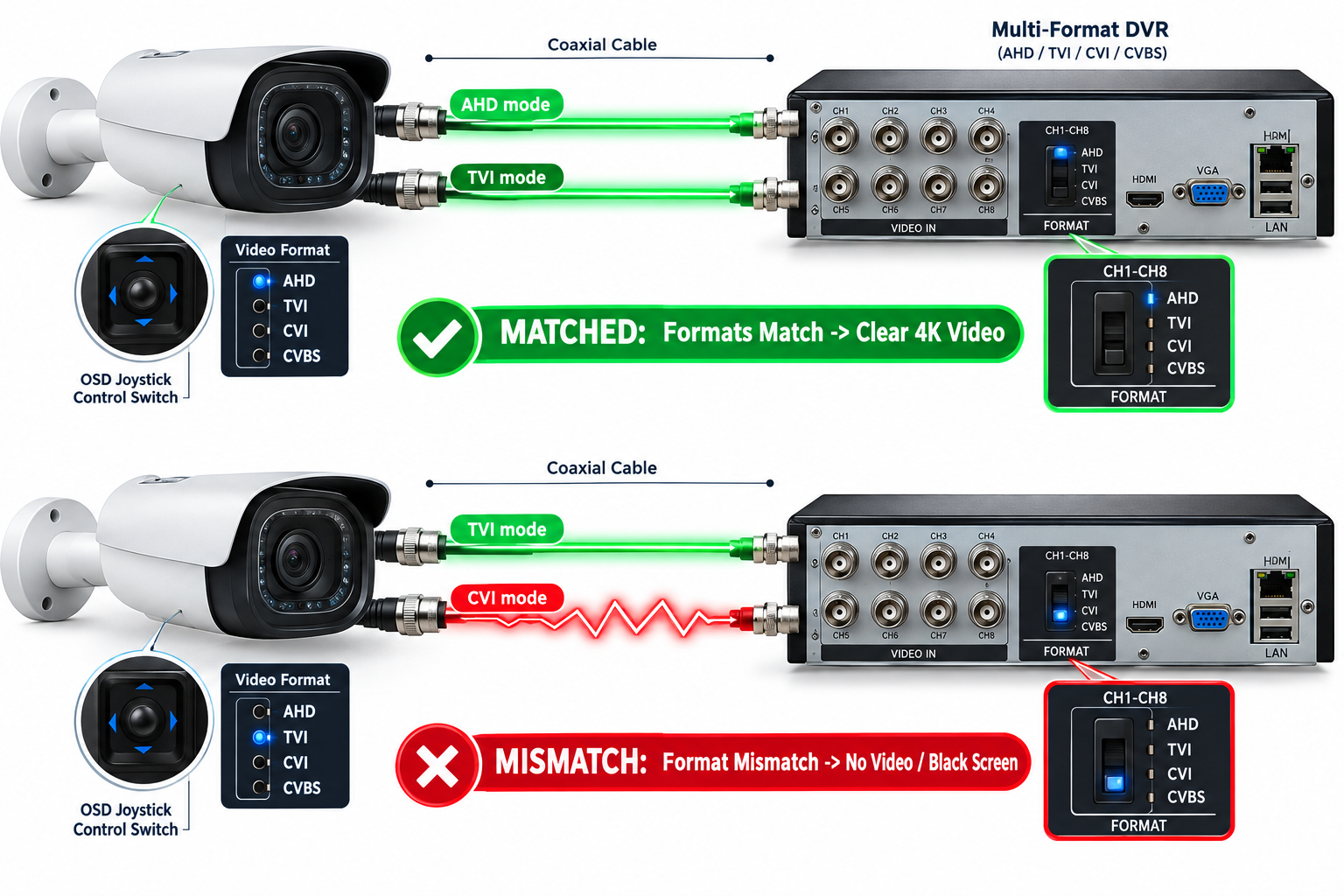

Селектор переключения форматов ввода с камер AHD CVI TVI CVBS


Ниже показан гибридный вариант с работой HD и IP камер наблюдения

Необходимо переключить выбранный канал в режим NVR / IP камера - если к примеру ранее был указан режим DVR поддержка HD камер. Покупая видеорегистраторы следующего поколения не имеющие недостатков в сравнении со старыми DVR пользователь получит устройство записи не только с лучшими характеристиками, но и принципиально улучшенными возможностями конфигурации устройства цифровой записи. Узнать как выбрать видеорегистраторы наблюдения и на что важно обращать сегодня внимание при выборе обновленных видео рекордеров для систем наблюдения. ссылка



На всякий случай упомянем  про часто встречаемый случай - видеорегистратор после загрузки ПО становиться не видим на мониторе, при этом появляется текст на мониторе сообщающий, что монитор не читает сигнал. В этом случае просто понизьте разрешение на выходе HDMI /VGA с видеорегистратора - так как применяемый монитор не может прочитать разрешение больше чем он в состоянии поддерживать. Если у вас нет дополнительного, иногда очень полезного CVBS выхода, как например у видеорегистратора CAICO, по которому можно подключиться к телевизору даже по Н.Ч. видео Входу. Tо вам нужно искать монитор который поддерживает разрешение максимально возможное для вашего видеорегистратора. После чего вы сможете зайти в меню управления и выбрать разрешение с меньшими значениями. Либо вам потребуется зайти в видеорегистратор через WEB приложение и сбросить разрешение Выхода HDMI и VGA.


Видеорегистратор Гибридный и Мультиформатный в чем разница...?

  1. Раскрываем тайны этого значения
  2. Обозначение:

Гибридный DVR /XVR обозначает поддержка сегмента IP сетевые камеры и сегмента HD камер наблюдения.

Мультиформатный - этот термин относиться к возможности работы с HD форматами камер наблюдения новых форматов для HD камер высокой четкости: Также поддержка системы цветности PAL/NTCS

  • AHD формат разработчик NEXTCHIP (Корея)
  • CVI разработчик DAHUA (Китай)
  • TVI разработчик TECHPOINT (Китай)
  • ​​​СVBS аналоговый стандартный Н.Ч. видеосигнал PAL/NTSC


Обозначения к примеру Гибридный мультиформатный 5 Мп видеорегистратор обозначает что видеорегистратор может поддерживать камеры с разрешением 5 МП и ниже. Если будет указанно Full-HD – то не более 2 Мп и ниже соответственно. Исходя из возможностей выбранного видеорегистратора подбирайте камеры как было рекомендовано в этой статье выше.

 Термин Multi стандартный: поддержка дополнительно VR IP панорамных камер виртуальной реальности с углом охвата 360° как например новейшие UHD 8 4 K мультиплексор XVR CAICO
 мод QH7704TI

Полезно знать что сегодня видеорегистраторы поддерживающие Full-HD разрешение перешли в класс первой ступени и считаются системой наблюдения не высокого класса - XVR c поддержкой Ultra - HD 4K и QHD 2K занимают вершину рейтинга.


Multi стандартная HD камера

Сейчас существуют и Multi стандартные HD камеры, разрешение в таких камерах можно изменить с максимального на меньшее к примеру 8 Мп мульти стандартные камеры CAICO переключаются в разрешение 5.0 Мп, 4.0 Мп,  2.0 Мп или стандарт CVBS - что позволяет применять конфигурацию которая в состоянии поддерживать видеорегистратор, если к примеру DVR не рассчитан на камеру 8.0 Мп. Это значительно облегчает эксплуатацию камер при монтажных работах, так как снижает риск несоответствия оборудования. Существует также еще ряд случаев при котором может возникнуть потребность изменить максимальное разрешение в камере на меньшее.
Сравнить изображение IP и обновленного HD камеры Online STREAM поток ссылка


Пример работы светочувствительные видеокамеры следующего поколеняи высокой четкости CAICO TECH 5-8 МП
Узнать как правильно вбрать видеокамеру следующего поколения

  • Нажмите на картинку для просмотра видео.



Новые светочувствительные камеры следующего поколения

  • Нажмите на картинку для просмотра видео.





То же самое относиться к выбору камер наблюдения - лучше сегодня покупать обновленные решения HD камер наблюдения с поддержкой мультиформатного вывода изображения. В такой камере существует возможность переключения форматов вывода изображения в нужный формат поддерживаемый видеорегистратором, как правило переключение в хороших камерах возможно двумя способами, через экранное меню и с помощью джойстика расположенного на кабеле камеры, путем удержания клавиши на 5 сек в направлениях - верх, низ, влево, вправо при этом каждое направление будет переключать камеру в другой формат вывода изображения. Таким образом поочередно перебирая форматы можно увидеть изображение с камеры, что и будет означать что вывод с камеры согласован с форматом ввода в видеорегистратор наблюдения.

Но это еще не все - часто видеорегистратор не видит правильное разрешение с камеры ни только по причине не совпадения формата вывода - но и по причине скорости вывода изображения с камеры наблюдения.
Сегодня можно встретить камеры наблюдения с обрезанными возможностями в настройках конфигурации вывода изображения при этом этим часто пользуются именно раскрученные торговые марки таким образом они привязывают пользователя к своему оборудованию

Наш совет не покупаете такое оборудование даже если оно хорошо известно и широко что говорится раскручено - пользователь в дальнейшем будет переплачивать за покупку дополнительного оборудования именно э
того бренда.


Как отличить хорошие камеры с открытым кодом конфигурации?

Для этого нужно обратиться к характеристикам где должно быть указанно о возможном переключении камеры в конфигурацию не только по формату, но и по скорости вывода изображения начиная с самой минимальной до максимальной - сегодня это смотрится так для 8 Мп скорость видео потока может быть переключена 15@ftp;12.5 @ftp; 5 Мп 20@ftp;12.5@ftp; 4 Мп 30@ftp;25@ftp;15@ftp; 2Мп 30@ftp;25@ftp. не покупайте камеры если этого перечня в меню нет.

К примеру если на камере задано 5 Мп 20@ftp - при этом видеорегистратор поддерживает только 12.5@ftp, то верного размера изображения подержанна не будет, и если не можете переключать камеру в другое значение то у вас ни чего не получиться с этим сделать.

При этом полезно знать, что скорость потока не означает скорость записи, скорость потока отвечает только за режим просмотра на мониторе в реальном времени события.

По этой причине покупайте по-настоящему лучшие камеры в которых присутствует возможность выбора конфигурации всех общепринятых сегодня стандартов - такая камера всегда адаптируется к работе с вашим видеорегистратором.


  • Пример показан ниже поля для изменения формата вывода изображения и изменение разрешения камеры CAICO

OSD меню камеры переключение формата и разрешения камеры CAICO


Рассмотрим возможности современных HD камер наблюдения и их обновленне возможности подробно


Также существуют так называемые мультиформатные гибридные HD камеры которые сегодня являются самым последним решением. Подобные камеры поддерживают не только переключение форматов HD, но и могут переключать разрешение от большего к меньшему, к примеру 5 Мп камеру можно переключить в 4 Мп, в 2 Мп или в старый аналоговый стандарт CVBS.
В таких камерах можно создать профили в которых будет заложена настройка формат изображения, разрешение и настройки обработки изображения, что удобно в дальнейшем если придётся переключать камеру в другой профиль более подходящий под конкретную ситуацию.



Важно обязательно отметить что современные HD камеры поддерживают теперь удаленное управление по одному общему сигнальному кабелю UTC интерфейс управления, целенаправленно разработанный для приложений безопасности HD камер видеонаблюдения и позволяет проводить удаленно настройку камер наблюдения, в том числе через сеть интернет соединение.

  • Пример  камер с поддержкой UTC управления, в том числе через сеть интернет показан ниже.


HD и IP сегмент пример работы RTSP STREAM поток CAICO  HD 8.0 МП IP 4.0 Мп в прямой трансляции режим день/ ночь.

Пример работы HD камер наблюдения в резолюции 8.0 Мп с новейшими светосильными сенсорами изображения на прорывной светочувствительной платформе CMOS BSI уже 2-го поколения разработанные и применяемые в светосильных камерах CAICO. Модельного ряда 2022 года. Данные типы камер представлены как в исполнении сегмента IP камер наблюдения, так и обновлённого сегмента HD камер образца 2022 года.

8.0 Мп Multi форматная гибридная HD камера [8.0 Mп AHD] ; [8.0 Mп HD TVI]; [8.0 Мп HD CVI]; [CVBS НЧ. твл. стандарт 900 твл] ссылка


  • 5 МП светочувствительная видеокамера CMOS BSI первого поколения и CMOS BSI - 2 второе поколение светочувствительных сенсоров изображения образца 2022 года с обратной стороной засветки пикселя.

HD VS IP камера сравните светочувствительность 3 -х этих камер при одинаковой освещенности. Новые супер чувствительные камеры CAICO с CMOS BSI уже 2 - го поколения IP 4.0 Мп ссылка  и 8.0 Мп в сравнении с 5 Мп камерами CMOS BSI 1-го поколения (сравните светочувствительность) 1 канал AHD камера 5 Мп BSI 1 го поколения. 2 Канал AHD 8 Мп BSI - 2 го покления. 3 Канал IP 4 Мп BSI 2-го поколения.


*Для тех кто еще не в курсе что такое прорывная светочувствительная платформа BSI изучите матчасть иначе вы просто живете не в ногу с временным технологическим прорывом. ссылка BSI платформа как это работает в чем отличие и преиммущество


Что делать если камеры куплены и видеорегистратор тоже и ничего не работает.

Запускаем видеорегистратор, подключаем камеры (убедимся что камеры также получают питание и исправны)
Заходим в меню регистратора, находим селектор переключения форматов вывода изображения и поочередно переключаем все форматы которые доступны. Если получилось увидеть изображение, значит этот формат поддерживается и камера обнаружена.
Проверьте какое разрешение захвачено видеорегистратором, если оно соответствует разрешению применяемой камеры, то в этом случае можно говорить что удалось согласовать форматы изображения между камерой и видеорегистратором. Если разрешение меньше - попробуйте пройти по кругу все доступные форматы в видеорегистраторе, возможно при другом включенном формате разрешение будет соответствовать заявленному в камере наблюдения.
Если не получилось таким образом согласовать камеры и видеорегистратор – то необходимо установить селектора в видеорегистраторе авто и перейти к камере в ручном режиме, переключать путем удерживания клавиши джойстика в разные направления не менее 5 сек. Если изображение появилось проверить разрешение, которое захватывает видеорегистратор при верном согласовании разрешение должно соответствовать указанному на применяемой камере наблюдения.





Пример: проверим верность захвата изображения видеорегистратором - поступающее разрешение с камеры, в нашем случае камера выводит 4 Мп разрешение 2560*1440P

 Пример: если применяются камеры с разрешением 5 Мп 2560*1920 P

Соответсвие записи с камер разрешению 5 сп видеорегистратор CAICO


Если этот метод так же не привел к успеху, остается еще один вариант, при условии что вам повезло и ваша камера переключает разрешение. Подключите камеру к Н.Ч. входу CVBS вашего домашнего телевизора в которое раньше включали видеомагнитофон (гнездо тюльпан с желтым маркером цоколя потребуется переходник BNC >Тюльпан), переключите ТВ в режим AV/ видео вход, подайте питание на камеру после чего вы увидите изображение.

Нажмите на джойстик в центр однократно откроется OSD меню камеры, в котором необходимо зайти в раздел видео выход, можно просмотреть данные, какое разрешение указанно в данное время. Если разрешение больше чем видит ваш видеорегистратор необходимо проверить возможность установить разрешение меньшего значения, которое подходит под требования вашего видеорегистратора, если удалось снизить разрешение, то видеорегистратор будет работать с камерой. Также, тут же, можно просмотреть возможные форматы вывода которые поддерживает камера.

Если вы не смогли изменить разрешение и подобрать форматто скорее всего будет нужно покупать другую камеру соответствующую вашему видеорегистратору, но в этом случае вы уже знаете на что важно обратить внимание при выборе системы видеонаблюдения сегмента HD

просмотрите перед покупкой наши высокопроизводительные системы видеонаблюдения следующего поколения, прежде чем вы купить что другое.. ссылка
