Описание продукта безопасности CMOS сенсора изображения  SONY STARVIS IMX 327

Сенсор изображения разработанный целенаправленно Sony для предложений безопасности камеры наблюдения авансирован в 2018 году является усовершенствованным сенсором изображения первого поколения CMOS Sony STARVIS IMX 290. Оценочная светочувствительность сенсора изображения IMX 327 в оценочном  индексе разработанном и поддерживаемым Sony SNR1s=[0,18] люк, что является лучшим по сравнению с существующим продуктом IMX 307 с оценочным индексом светочувствительности SNR1s=[0,24]люк.

• Сенсор изображения IMX 327, относиться к сложному типу твердо тельных сенсоров изображения матричного типа с обратной стороной засветки пикселя и эквивалентом накопления заряда фотонов света.
• Кроме того была расширена область видимости в цвете. Так как IR ближняя область 650-850nM теперь так же включена в видимость цветного изображения, а не только черно-белого формата как это было ранее.
•  Кроме того встроенная в сенсор изображения технология Sony NIR позволила также значительно улучшить видимость и при общепринятом ночном зрении в черно-белом формате.
• Встроенная в сенсор изображения DOL-HDR позволила получить великолепное изображение в светлое время суток без явно светлых или темных участков на изображении.

Существующие модификации:
Сенсор изображения выпускается в двух модификациях с антибликовым покрытием стекла и без него для версии с антибликовым покрытием светочувствительность сенсора изображения равна SNR1s=[0,17]люк.

Пользователи часто интересуются возможностью сравнения характеристик сенсора изображения IMX 327 в сравнении с характеристиками других типов сенсоров изображения выпускаемых Sony целенаправленно для приложений безопасности камеры видеонаблюдения, для сравнительного самостоятельного анализа и сравнения характеристик сенсоров изображения CMOS Sony CCTV, пожалуйста, перейдите на страницу этого WEB сайта с оригинальными таблицами характеристик сенсоров изображения CMOS Sony выпускаемые Sony с 2020  года. ссылка



Характеристики сенсор изображения CMOS Sony IMX 327

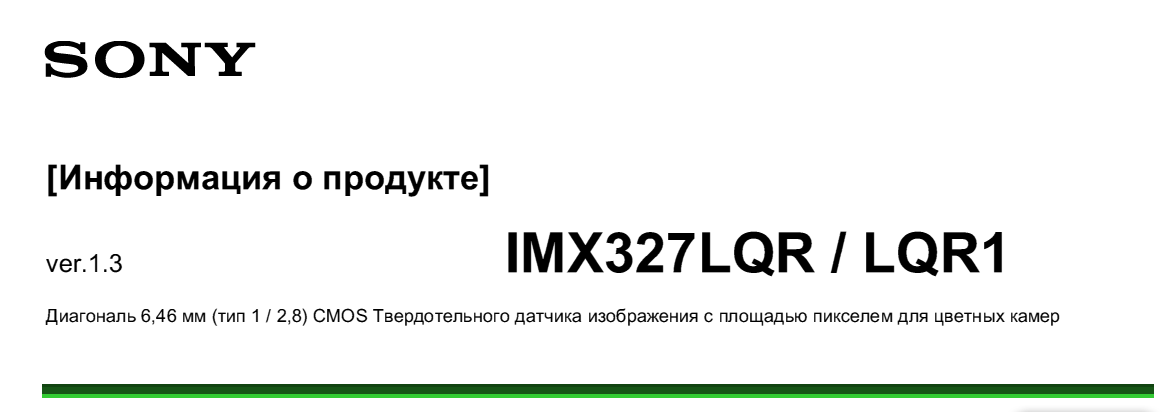

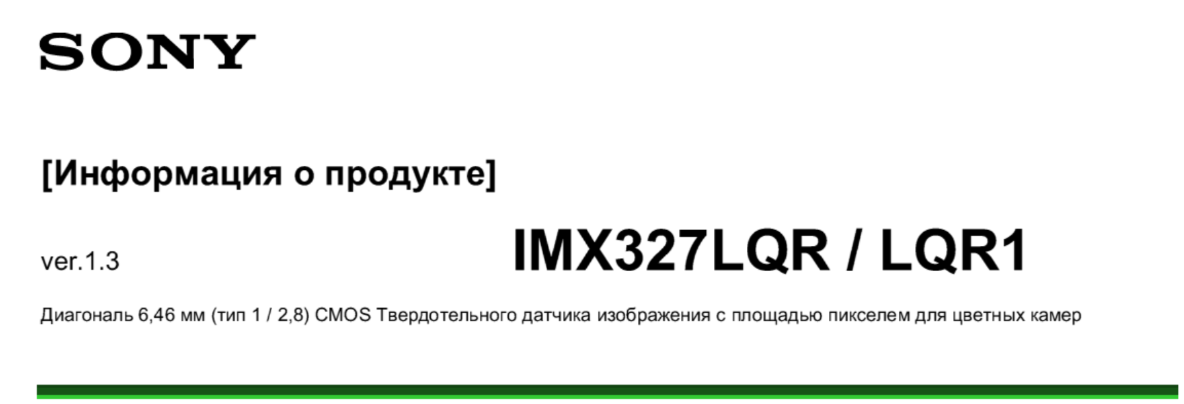

ver.1.3                                                         IMX327LQRLQR1

Диагональ 6,46 мм (тип 1 / 2,8) CMOS - это  твердотельный датчик изображения новой технологии CMOS Sony STARVIS для цветных камер

Описание

IMX327LQR / LQR1 диагональны 6,46 мм (тип 1 / 2.8) активного типа пикселей с затвором (rolling shutter), твердотельных датчиков изображения CMOS с квадратной матрицей  и 2,13 M эффективных пикселей. Эти чипы работают с аналоговым 2.9 V, цифровой 1,2 В, и интерфейс

В тройном блоке питания, и имеет низкое энергопотребление. Высокая чувствительность, низкий темновой ток. Применяется  R, G B мозаичные фильтры основных цветов. Эти чипы имеют электронный затвор с переменным временем заряда интеграции.

(Приложения: Камеры видеонаблюдения, камеры, промышленные камеры)

Характеристики

• CMOS типа активного пиксела
• Встроенная схема регулировки времени, H / V и драйвер последовательной цепи связи
• Входная частота: 74,25 МГц / 37,125 МГц
• Количество рекомендуемых записываемых пикселей: 1920 (H) × 1080 (V) прибл. 2,07 М пикселей

Режим счётчика

• Все - пиксельный режим считывания Режим окна обрезки режим сканирования 720p-HD
• Вертикальный / горизонтальный режим считывания направления нормального / инвертированный

Скорость счётчика

• Максимальная частота кадров в режиме Full HD 1080p: 60 кадров / с

Функция высокого динамического диапазона (HDR) Многократное экспонирование HDR

Цифровое перекрытие HDR с переменной скоростью функции затвора (разрешение 1H единиц)

10-бит / 12-битный аналого-цифровой преобразователь

◆  CDS / функция

• 0 дБ до 29,4 дБ: Аналоговый Gain 29,4 дБ (шаг шагом 0,3 дБ)
• 29,7 дБ до 71,4 дБ: Аналоговый Gain 29,4 дБ + Digital Gain 0,3 до 42 дБ (шаг 0,3 дБ)

Поддерживает переключение ввода / вывода

• LVDS низкого напряжения (150 м Вразмах) последовательный (2 ч / 4 ч переключения) Выход DDR-2 CSI последовательного вывода данных (2 Дорожка / 4 линии, RAW10 / RAW12 выход)
• Рекомендуемое расстояние выходного зрачка: -30 мм до - ∞

Две модификации сенсор имеет антибликовое покрытие (IMX327LQR1), и без нее (IMX327LQR)

STARVIS является товарным знаком Sony STARVIS является задней подсветкой технологии пикселя используется в КМОП - датчиков изображения для применения камер видеонаблюдения. Он имеет чувствительность 2000 мВ или более на 1 мкм 2 (цвет продукта, при визуализации с 706 кд / м 2 источник света, F5.6 в 1 с накоплением эквивалента), и реализует высокое качество изображения в видимом свете и свет из ближней инфракрасных области IR Leds.

*Sony оставляет за собой право вносить изменения в продукты и технические характеристики без предварительного уведомления. Sony логотип является зарегистрированным товарным знаком Sony Corporation.

IMX327LQR / LQR1

Структура устройства:

• датчик изображения CMOS
• Размер изображения Тип 1 / 2,8
• Общее количество пикселей 1945(Н) × 1109 (V)  пикселей
• Количество эффективных пикселей 1945  (Н) × 1097 (V)  пикселей
• Количество активных пикселей 1937 (H) × 1097 (V)  пикселей
• Количество рекомендуемых записываемых пикселей 1920 (H) × 1080 (V) прибл. 2,07 М пикселей
• Размер элементарной ячейки 2,9 мкм (H) × 2,9 мкм (V)
• Оптический черный Горизонтальное (Н) Направление: спереди 0 пикселей, задние 0 пикселей по вертикали (V) Направление: спереди 10 пикселей, задние 0 пикселей
• Фиктивный Горизонтальное (Н) Направление: спереди 0 пикселей, задние 3 пикселей по вертикали (V) Направление: спереди 0 пикселей, задние 0 пикселей пакет 110 контактный LGA

Датчик изображения Характеристики

  (Т = 60 ° С)


Тип		Значение	замечания
Чувствительность (F5.6)	Typ.	10741 Разряд (IMX327LQR) 11390 Разряд (IMX327LQR1)	1 / 30s накопления 12 бит преобразованное значение
сигнал насыщения	Минимум	3855 Digit	12 бит преобразованное значение

Режим Basic Drive



режим привода	Рекомендуемое количество записываемых пикселей	Максимальная частота кадров [Кадр / с]	Выходной интерфейс	АЦП [бит]
Full HD 1080p	1920 (Н) × 1080 (В) ок. 2.07M пикселей	60	LVDS CSI-2	10/12
HD 720p	1280 (Н) × 720 (V), ок. 0.92M пикселей	60	LVDS CSI-2	10/12
