CMOS Sony IMX 335 описание — Техническая спецификация

IMX 335 — это 5 Мп твердотельный цветной CMOS сенсор изображения новой светочувствительной технологии STARVIS с обратной стороной засветки пикселя оптической площади 1/2.8", разработанный и выпускаемый Sony целенаправленно для приложений безопасности и камер наблюдения.

Корпорация Sony, начиная с 2018 года, вывела в продажу светочувствительный и относительно недорогой 5 Мп CMOS IMX 335 с новой пиксельной архитектурой построения с обратной стороной засветки пикселя CMOS SONY STARVIS на базе прорывной светочувствительной BSI-технологии производства сенсоров изображения с сокращенной аббревиатурой [BSI]. Sony выпускает два типа сенсора изображения: цветной RGB и монохромную черно-белую версию, оба типа представлены в справочнике, регулярно выпускаемом Sony. IMX335 разработан целенаправленно для приложений безопасности камер видеонаблюдения начального уровня с разрешением 5 Мп.

В данное время сенсор изображения CMOS SONY STARVIS IMX335 с оптической площадью 1/2.8", ранее бывший популярным, сегодня уступает в светочувствительности и не может конкурировать с сенсорами поколения STARVIS 2.

Оценка светочувствительности CMOS SONY STARVIS тип [BI]. Индекс светочувствительности SONY (сигнал/шум) для IMX335: SNR1s = 0,59 люкс для цветной RGB версии и значение SNR1s = 0,33 люкс для монохромной версии. Это ненамного меньше в сравнении с ранее существующим RGB-продуктом 5 Мп CMOS Sony IMX178 (SNR1s = 0,49 люкс RGB).

При этом меньшее значение индекса Sony SNR1s=[lux] люкс указывает на лучшую светочувствительность сенсора изображения.

Справочно: новый 5 Мп IMX675 STARVIS 2 выпущен в 3-х отличимых модификациях и имеет лучшую светочувствительность на несколько порядков, а также превосходит IMX335 в остальных характеристиках.

Апликация всех сенсоров изображения Sony STARVIS и STARVIS 2, выпускаемых Sony на 2025 год.

Таблица сенсоров Sony STARVIS 2025

Просмотреть стоимость камер наблюдения с сенсором изображения: CMOS Sony STARVIS IMX 335 →
А также с другими современными BSI CMOS сенсорами изображения, не уступающими в светочувствительности IMX335.

CMOS SONY STARVIS IMX335 по характеристикам светочувствительности сравним с широко известным пользователям 2 Мп IMX323 (SNR1s=0,60 лк), но при этом обладает преимуществом в разрешении против 2 Мп Full-HD.

7865k NEW 67789

По данным на 2022 год, после выхода новых типов сенсоров с обозначением STARVIS 2, сенсор первого поколения IMX335 перестал быть конкурентоспособным. В 2025–26 году CMOS Sony STARVIS IMX335 версия RGB может быть снят с производства (кроме монохромной версии) по причине устаревания.

На смену вышли STARVIS 2 IMX675 в нескольких модификациях с намного превосходящими характеристиками. IMX335 применяется с 2018 года и сегодня не может конкурировать с более новыми решениями, собранными на пиксельной платформе BSI - 2 генерации (подробнее здесь). Для определения светочувствительности всегда проверяйте значение SNR1s в люксах в оригинальных таблицах Sony.

Используется в камерах видеонаблюдения с 2018 года, однако на данный момент считается устаревшим. Уступает по характеристикам сенсорам изображения модельного ряда 2022–2024 годов, созданным на основе передовой светочувствительной BSI-платформы. К ним напрямую относятся все сенсоры Sony с логотипом STARVIS, обеспечивающие обратную засветку пикселя [BSI]. Для изучения обновлений: перейти по ссылке →

Важно осознавать, что при увеличении разрешения производителям становится всё сложнее достичь лучшего соотношения сигнал/шум. Однако внедрение платформы BSI решило эту проблему. Современные сенсоры с обратной засветкой обеспечивают высокую чувствительность при высоком разрешении без необходимости чрезмерного увеличения оптической площади. В отличие от традиционных FSI-сенсоров, где светочувствительность зависела от размера пикселя, что вело к удорожанию продукта из-за роста площади кристалла.

индекс Sony SNR1s lux, светочувствительность камер видеонаблюдения, разница SNR1s и минимальная освещенность, Sony STARVIS vs STARVIS 2, матрица IMX335 vs IMX675, технология CMOS BSI Sony.

Существует некое непонимание и путаница, так как Sony после перехода на массовое производство сенсоров изображения новой светочувствительной BSI-платформы с логотипом Sony STARVIS разработала собственный количественный оценочный индекс качества изображения при низкой освещенности для собственных сенсоров с логотипом STARVIS и STARVIS 2. Этот индекс называется Sony SNR1s=lux.

Пользователи не всегда понимают, что такое SNR1s=lux, так как они привыкли выбирать камеры с обозначением 0,xx=lux, что для них более привычно, особенно если они связаны с фотографией или потребительскими камерами. Однако с 2016 года компания Sony разработала свой индекс оценки светочувствительности для сенсоров модельного ряда STARVIS.

Пользователям важно не путать показатель «минимальная освещенность сцены = люкс» и индекс Sony SNR1s = люкс. Это не одинаковые значения измерения, хотя оба показаны в люксах.

Как сравнить индекс SNR1s=lux и показатель минимальной освещенности сцены, в котором производители камер обычно указывают светочувствительность?

Внизу оригинальный чек-лист Sony.

Рассмотрим старый сенсор изображения 1/2.8" EXMOR SONY IMX224, для которого Sony заявляла светочувствительность как «минимальная освещенность = lux», так и в новом количественном оценочном индексе. Он имеет значение Sony SNR1s=[0,13] люкс, что эквивалентно значению минимальной освещенности сцены 0,005 люкс.

CMOS SONY IMX 225 светочувствительность

Поэтому, выбирая камеры с сенсорами Sony, сравните SNR1s=lux с примером ниже, если вы хотите купить лучшие камеры по светочувствительности, а не только по разрешению. Если вы не знаете, что Sony указывает светочувствительность для своих сенсоров в собственном индексе SNR1s=lux, изучите эти характеристики, иначе вы будете покупать маркетинг вместо подлинных характеристик камер видеонаблюдения с матрицами Sony.

Камеры с лучшими параметрами светочувствительности среди сенсоров изображения: CMOS SONY ссылка на каталог.

Чтобы правильно оценить светочувствительность датчиков изображения, производимых компанией Sony специально для систем безопасности и камер видеонаблюдения, вам следует обратить внимание на оценочный индекс Sony SNR1s=[люкс]. Этот количественный оценочный индекс был разработан и поддерживается компанией Sony и не распространяется на потребительские камеры с матрицами Sony.

Справочно: технология STARVIS от Sony основана на передовой пиксельной платформе BSI (backside-illuminated), которая представляет собой следующее поколение в развитии производительности датчиков изображения. Она обеспечивает улучшенное ночное зрение благодаря новой архитектуре построения сенсоров с обратной засветкой пикселей (BSI), что является альтернативой ранее используемой фронтальной засветке пикселей (FSI), которая применялась во всех сенсорах изображения всех производителей (другой не существовало).

CMOS - SONY - STARVIS - BSI

Сегодня сенсоры с FSI постепенно уходят с рынка, уступая место BSI-датчикам. Эти чипы представляют собой перспективное решение для относительно недорогих сенсоров с превосходным ночным зрением.

Уже в 2022 году можно приобрести камеры с CMOS BSI 2 (вторым поколением семейства датчиков), разработанных на основе передовой технологии обратной засветки пикселей.
• 4.0-мегапиксельная IP-камера с улучшенной светочувствительностью: ссылка
• 8 Мп CMOS BSI 2: ссылка

По данным характеристик на 2024 год, IMX335 (год выпуска 2018) сильно потерял свою привлекательность. Его индекс Sony SNR1s составляет 0,59 lux, что для 2024 года крайне мало в сравнении с новыми моделями. На текущий момент IMX335 занимает последнее место среди сенсоров Sony с разрешением 4–5 Мп и оптической площадью 1/2.8".

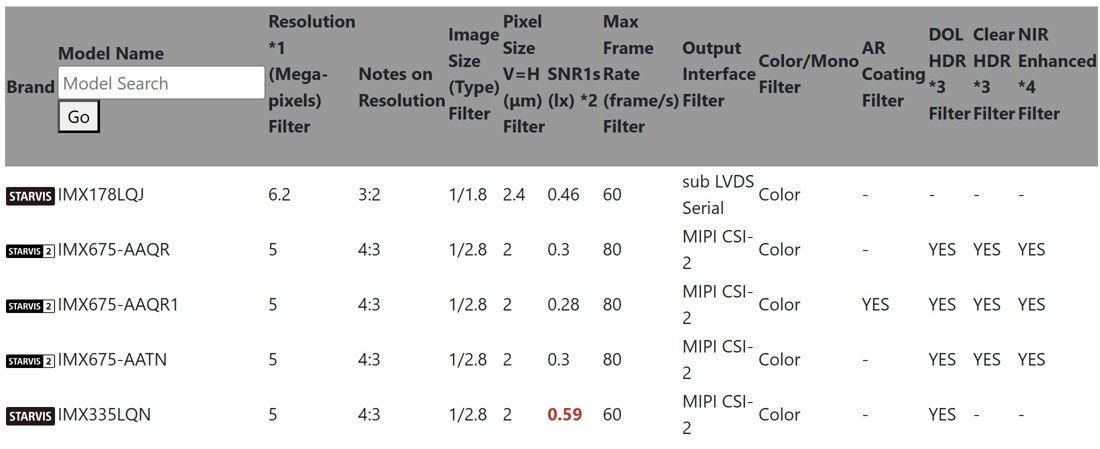

К примеру, CMOS Sony STARVIS 2 IMX675 имеет светочувствительность в 3 раза лучше в сравнении с IMX335. Сенсор IMX675 выпускается сразу в трех модификациях. Внизу показан фрагмент оригинальной справочной таблицы: сравните значения в колонке SNR1s=lux (меньшее значение указывает на лучшую светочувствительность).

Сравнение IMX335 SNR1s IMX335 vs IMX675 сравнение

Индекс SNR1s=[lux] разработан и поддерживается Sony для оценки светочувствительности собственных сенсоров изображения, выпускаемых целенаправленно для приложений безопасности и камер наблюдения. Он не распространяется на другие типы сенсоров Sony для потребительских камер.

Однако следует помнить: изучая характеристики светочувствительности, пользователи получают информацию о чипе, а не о камере в целом. В готовом продукте светочувствительность может быть ниже из-за влияния объективов и программного обеспечения. При этом светочувствительность камеры не может превышать характеристики сенсора (КМОП-матрицы), который в ней используется. К сожалению, некоторые производители завышают этот показатель в два раза ради маркетинга.

спецификация IMX335LQN, характеристики сенсора 5Мп Sony, энергопотребление IMX335, frame rate IMX335 60fps, HDR функции Sony Starvis, структура пикселя 2 микрометра.

Будьте внимательны при выборе камеры наблюдения и пользуйтесь справочниками или достоверными источниками информации.

Спецификация Sony IMX335

IMX335LQN — это твердотельная КМОП-матрица с диагональю 6,52 мм (тип 1/2,8) и активными пикселями с квадратной матрицей пикселей и эффективным разрешением 5,14 млн пикселей.

Этот чип работает от аналогового 2,9 В, цифрового 1,2 В и интерфейсного 1,8 В тройного источника питания и отличается низким энергопотреблением. Высокая чувствительность, низкий темновой ток и отсутствие размытия достигаются благодаря использованию мозаичных фильтров основного цвета R, G и B. Чип оснащен электронным затвором с переменным временем включения заряда.

(Области применения: Камеры видеонаблюдения, FA-камеры, промышленные камеры)

Особенности

  • ◆ CMOS active pixel type dots
  • ◆ Built-in timing adjustment circuit, H/V driver and serial communication circuit
  • ◆ Input frequency: 6 to 27 MHz / 37.125 MHz / 74.25 MHz
  • ◆ Recommended recording: 2592 (H) × 1944 (V) approx. 5.04 M pixels
  • ◆ Readout modes: All-pixel scan, 2/2-line binning, Window cropping
  • ◆ Maximum frame rate: All-pixel scan mode (10-bit) : 60 frame/s
  • ◆ HDR functions: Multiple exposure HDR, Digital overlap HDR
  • ◆ Variable-speed shutter function (resolution 1H units)
  • ◆ 10-bit / 12-bit A/D converter
  • ◆ CDS / PGA function: 0 dB to 30 dB : Analog Gain 30 dB (step pitch 0.3 dB)
    30.3 dB to 72 dB : Analog Gain 30 dB + Digital Gain 0.3 to 42 dB (step pitch 0.3 dB)
  • ◆ Supports I/O: CSI-2 serial data output ( 2 Lane / 4 Lane, RAW10 / RAW12 output)
  • ◆ Recommended exit pupil distance: –30 mm to –∞

Структура устройства

◆ CMOS image sensor
◆ Image size: Type 1/2.8
◆ Total pixels: ~5.69 M
◆ Effective pixels: ~5.14 M
◆ Unit cell size: 2 µm (H) × 2 µm (V)
◆ Optical black: V-front 13 pixels
◆ Package: 88 pin CSP BGA

◆ Пакет: 88 контактный BGA

◆ Датчик изображения Характеристики: (при Т = 60 °С)

◆ Режим Basic Drive

Параметры светочувствительности (T = 60 °C)

Тип Условие Значение Замечания
Чувствительность (F8) Typ. 1961 Digit 1/30 накопление, 12 бит преобразованное значение
Сигнал насыщения Минимум 3895 Digit 12 бит преобразованное значение
◆ Режим Basic Drive
Режим привода Рекомендуемое кол-во записываемых пикселей Макс. частота кадров [кадр/с] Выходной интерфейс АЦП [бит]
Все пиксели 2592 (H) × 1944 (V)
ок. 5,04 М пикселей
60 CSI-2 10
* Техническая спецификация Sony IMX335 (версия 2024-2025)

Значёк
Техническая документация (DataSheet)

Для получения полных инженерных данных по сенсору Sony IMX335LQN, откройте официальный PDF-файл.

PDF

* Файл размещен на Google Drive. Безопасно.
