Sony IMX908 STARVIS 3

Революционная КМОП-матрица 4K с бескомпромиссным HDR для систем безопасности

Встречайте новейший стандарт охранного видеонаблюдения. Матрица Sony IMX908 ломает привычные ограничения съемки в сложных оптических условиях, сочетая сверхвысокую четкость 4K и революционный динамический диапазон.

Почему STARVIS 3 — это шаг вперед?

Благодаря интеграции запатентованной технологии бокового переполнения LOFIC, инженерам удалось уместить в компактном форм-факторе 1/2.8" светочувствительность, ранее доступную только крупным матрицам. Сенсор выдает до 96 дБ честного аппаратного HDR без смазывания контуров!

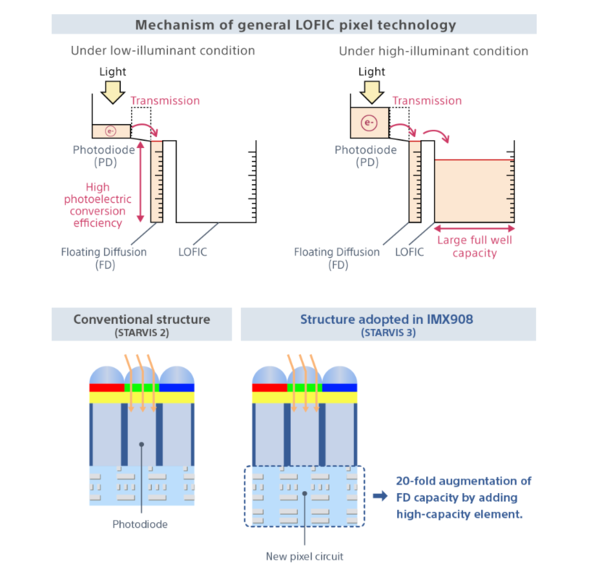

Foto 1: Новый знак качества ночной съемки от Sony

Главные преимущества и технологические маркеры

Технология LOFIC

Защита от засветок

Встроенные микроконденсаторы увеличили предел насыщения пикселя в 20 раз. Встречные фары, яркое солнце или прожекторы больше не ослепляют камеру.

Формат 4K UltraHD

Высокая плотность

Размер ячейки 1,45 мкм позволил получить разрешение 8,4 Мп на стандартной подложке 1/2,8 дюйма. Идеальная детализация лиц и номеров.

Clear HDR3

Без шлейфов

Внутренняя высокоскоростная склейка кадров (30 к/с, 16 бит) выполняется силами самого сенсора. Видеопроцессор камеры полностью разгружен.

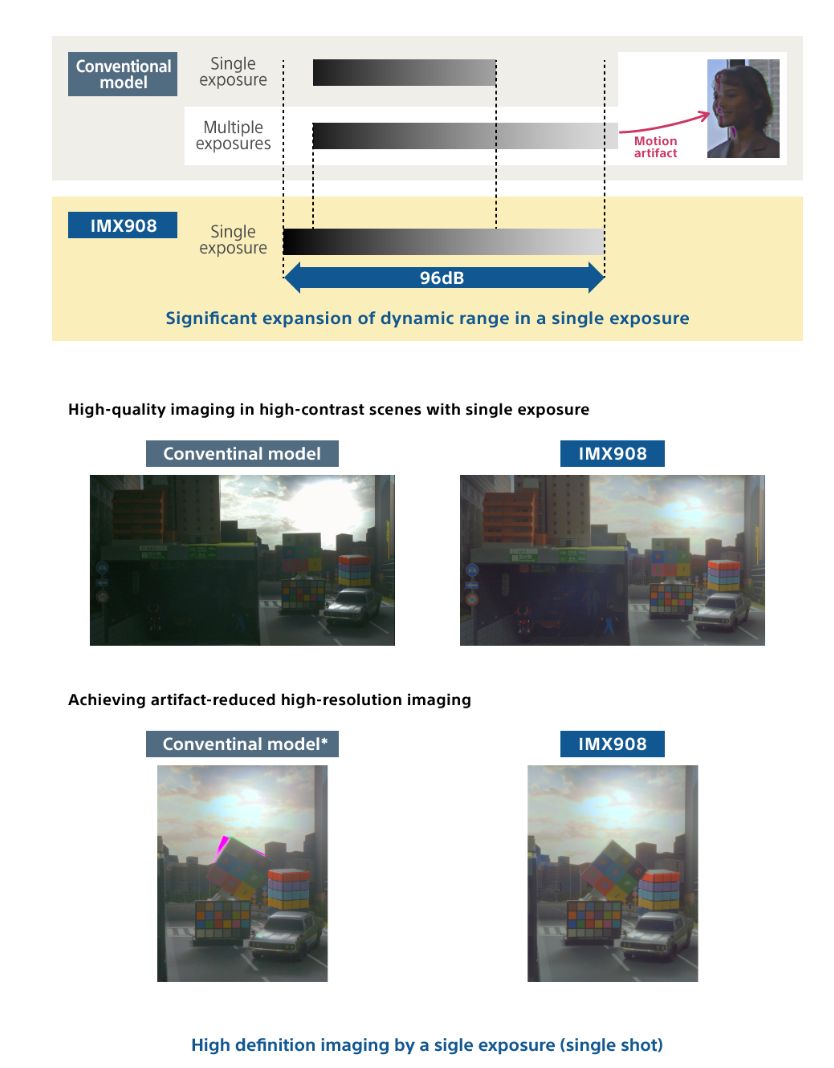

Фото 2: Разница в фиксации контрастных сцен между стандартным пикселем и IMX908

Важно для интеграторов: Сенсор защищен от межпиксельного смешивания сигналов в ИК-спектре благодаря модернизированным оптическим изоляторам. Четкость ночной картинки при включенной ИК-подсветке выросла на 35%.

Фото 3: Эффективность работы матрицы в ближнем инфракрасном диапазоне

Технический анализ КМОП-сенсора Sony IMX908 класса 4K

Компания Sony представила специализированный сенсор изображения IMX908, ориентированный на использование в интеллектуальных видеосистемах, дорожных камерах и премиальных видеорегистраторах. Матрица выполнена в стандартном форм-факторе 1/2.8 дюйма и поддерживает вывод видеопотока в разрешении 4K (эффективно 8,4 Мп).

Реализация аппаратного расширения динамического диапазона (LOFIC)

Главной инженерной особенностью чипа IMX908 является интеграция подложки LOFIC (Lateral Overflow Integration Capacitor) в рамках новейшей платформы STARVIS 3. Суть метода заключается во внедрении дополнительного накопительного конденсатора бокового переполнения в цепь плавающей диффузии пикселя.

Сравнение емкости: По сравнению со стандартным сенсором Sony IMX778 аналогичного оптического размера, модель IMX908 обладает в 20 раз большей максимальной емкостью насыщения электронного заряда.

Оптическая изоляция и ИК-чувствительность

Для минимизации взаимного перекрытия сигналов (cross-talk), свойственного матрицам с малым шагом пикселя (здесь он равен 1,45 мкм), в IMX908 применены глубокие светоизолирующие перегородки. Данное решение критически важно для работы в ближнем ИК-спектре: картинка сохраняет высокую четкость границ и геометрию объектов без размытия пикселей в условиях ночной ИК-подсветки.

Интерфейс и обработка Clear HDR3

Матрица оснащена технологией Clear HDR3, выполняющей аппаратный попиксельный синтез экспозиций непосредственно перед отправкой данных на ISP-процессор камеры. Вывод видеопотока осуществляется на высокой скорости (30 кадров/сек, 16-бит), что полностью решает проблему двоения контуров быстродвижущихся объектов и гарантирует широкий динамический диапазон до 96 дБ за одну экспозицию.

Сводные технические параметры

Характеристика	Значение для IMX908-AQR1	Значение для IMX908-AQH5
Тип матрицы / Диагональ	КМОП (CMOS) / 6,42 мм (Тип 1/2,8)
Эффективная матрица	3856 × 2180 точек (Соответствие стандарту 4K)
Размер пикселя	1,45 мкм × 1,45 мкм
Максимальный фреймрейт	90 кадров/с (при 10 бит) / 60 кадров/с (при 12 бит)
Светочувствительность (SNR1s)	0,53 люкс
Аппаратный HDR диапазон	96 дБ по алгоритму Clear HDR3
Выходной интерфейс данных	MIPI D-PHY 2/4 полосы
Корпусное решение	Керамический LGA-корпус	Открытый кристалл (Bare Die)
