Тест - CMOS SONY IMX 327. Условия теста: оценка качества изображения в условиях сложной освещенности.
1. Общая оценка производительности в черно-белом общепринятом формате ночного зрения.
2. Оценка производительности в цвете без применения ИК-подсветки. Оценка производительности в цвете при условии включенной подсветки света из ближней инфракрасной области в диапазоне LED Light Illuminator Infrared 650-850nm.
Для оценки светочувствительности сенсора изображения IMX327 STARVIS используется индекс Sony SNR1s, который равен [0,18] люкс. Этот сенсор относится к основному типу моделей CMOS сенсоров изображения Sony. Для них характерно значение SNR1s не более [0,20] люкс, что является одним из самых высоких показателей для CMOS сенсоров Sony на 2019 год.
Тест не проводился для сенсоров изображения Sony: IMX307, IMX290 и IMX291. Эти модели имеют низкое значение SNR1s в люксах. Поэтому проводить такой же тест для сенсоров с меньшей светочувствительностью не имеет смысла..
Индекс SNR1s разработан компанией Sony и используется для оценки качества сенсоров изображения, предназначенных для систем видеонаблюдения. Чем ниже значение SNR1s, тем выше светочувствительность сенсора.
Пример работы камеры при изменении освещения доступен только разработчикам и представлен для ознакомления. Это единственное видео, демонстрирующее работу алгоритма камеры.
Условие: [Режим работы с изменением освещенности, в том числе проверка работы в ближнем IR (инфракрасном) диапазоне 650nM в цвете]
Стрелка на часах показывает, как работает технология визуализации движущихся изображений. Изображение движущегося объекта остается четким, без смазывания, что отличает эту систему от обычных камер с длительной выдержкой.
Сравнение характеристик: Sony IMX327 vs Обычный сенсор
| Параметр |
Sony IMX327 (STARVIS) |
Обычный CMOS сенсор |
| Индекс SNR1s (чувствительность) |
≤ 0.18 lx (Превосходно) |
> 0.80 lx (Средне) |
| Съемка в цвете (ночью) |
Доступна без ИК-подсветки |
Только Ч/Б с ИК-подсветкой |
| Метод захвата движения |
Короткая выдержка (Clear) |
SENS-UP (Смазывание/Шлейф) |
| Динамический диапазон |
Расширенный (WDR) |
Стандартный (DWDR) |
| Визуализация стрелки часов |
Четкие контуры |
Размытый силуэт |
* Данные основаны на технических спецификациях Sony Semiconductor Solutions и результатах стендовых испытаний AHD CV.
Исследование технических аспектов экспозиции.
Обратите внимание на движение секундной стрелки на часах. Её чёткие границы без смазывания при слабом свете говорят о том, что камера использует короткую выдержку затвора (Shutter Speed).
ЗНАЧИМОЕ РАЗЛИЧИЕ: Отсутствие SENS-UP
В данном тесте алгоритм захвата изображения работает в реальном времени без применения функции SENS-UP (накопление заряда).
Что такое SENS-UP (Digital Slow Shutter)?
Это технология искусственного повышения светочувствительности за счет программного суммирования кадров.
• Минус SENS-UP: Приводит к сильному «смазыванию» (шлейфам) любых движущихся объектов.
• Преимущество IMX327: Благодаря сверхвысокой нативной чувствительности, сенсор выдает светлую и четкую картинку в динамике, сохраняя актуальное время экспозиции без цифровых артефактов.
Внимание! Трансляция не будет доступна для просмотра через VPN и с браузеров смартфонов, на которых не установлено обновляемое программное обеспечение.
● Видеоматериал теста: CMOS SONY IMX 327 Full HD 1080p
Live Demo
Демонстрация работы алгоритма камеры в реальном времени при изменении освещенности.
* Экспозиция 33.3 мс F1.4
*Обратите внимание на отсутствие смазывания стрелок часов при движении.
а Работа камеры в ближнем ИК-диапазоне в цветном режиме.
б Пример реагирования на IR-прожектор в цветном стандарте, способность видеть в цвете в RGB из ближней области до 780 нм.
в Пример работы в черно-белом формате.
Данные режимов работы недоступны обычным пользователям и показаны с целью демонстрации параметров в разных режимах работы и освещенности.
Какие сложности возникают при измерении светочувствительности современных камер видеонаблюдения?
Оценивая работу видеокамеры в ночное время необходимо учитывать, следующие факторы которые сказываться на работу видеокамеры в сложной среде освещенности. Применяемое программное обеспечение видеокамеры с верно работающими алгоритмами для данного типа сенсора изображения. Важную роль играет применение в STARLIGHT камерах светосильных объективов способных донести к сенсору изображения больше фотонов света.
Все эти факторы влияют на способность видеокамеры передавать изображение в условиях плохой освещённости, даже если в их конструкции используется один и тот же сенсор. Однако некоторые камеры могут работать лучше ночью по сравнению с другими, несмотря на одинаковый тип сенсора.
Сравнение пропускной способности объективов (F-число)
| Параметр |
Объектив F1.0 (STARLIGHT) |
Стандартный F1.4 / F1.6 |
| Пропуск света (фотоны) |
100% (Максимум) |
~50% - 60% (Потеря света) |
| Эффективность в цвете ночью |
Превосходная без ИК |
Требует мощную подсветку |
| Уровень цифрового шума |
Минимальный |
Высокий (зернистость) |
| Детализация теней |
Высокая четкость |
Потеря мелких деталей |
| Результат теста |
Рекомендуется для IMX327 |
Не актуален для ночных тестов |
Важное пояснение: Чем меньше число F, тем шире открыта диафрагма. Объектив F1.0 пропускает в 2-2.5 раза больше света, чем стандартная оптика F1.4. Это позволяет сенсору изображения получать достаточно фотонов для формирования цветной картинки даже в глубоких сумерках.
Роль DSP и алгоритмов в работе IMX327
Хотя сенсор Sony IMX327 указан в технических характеристиках камеры, это ещё не гарантирует высокое качество изображения. Вторая половина успеха зависит от DSP-процессора и качества его программного обеспечения.
Почему не все камеры на IMX327 работают одинаково?
Многие производители используют общие (универсальные) алгоритмы из стандартного списка прошивок под определенное разрешение. Однако для раскрытия потенциала STARVIS требуется индивидуальная разработка ПО под конкретный тип сенсора.
Верно настроенное ПО:
- Точный баланс белого в ночное время
- Корректное подавление шумов без потери деталей
- Адаптивное управление экспозицией
Общие алгоритмы:
- Цветовые искажения при слабом свете
- «Мыло» на картинке из-за грубого шумодава
- Засветы или провалы в тенях
В наших камерах используется специализированное ПО, разработанное с учетом архитектуры сенсора IMX327, что гарантирует максимальную производительность в сложной среде освещенности.
Качество важнее слов.
Почему мы тестируем свои камеры и показываем вам как пример отличной ночной работы?
В наших камерах применяется программное обеспечение, разработанное именно под конкретный сенсор. Это позволяет выжать 100% возможностей из "железа", а не использовать стандартные шаблоны.
Мы используем светосильную оптику F1.0. Да, такие объективы стоят дороже, но это единственная возможность доставить достаточное количество света к матрице в полной темноте.
Это цена за реальный результат, который вы видите на видео, а не за громкое название в прайсе.
ℹ️ Техническое примечание
Часто можно встретить завышенное значение светочувствительности применяемого объектива в видеокамере. Программное обеспечение не рассчитанно для эффективного взаимодействия с данной моделью сенсора изображения и не позволяет получить оптимальные настройки параметров работы, что может значительно ухудшить потенциал и перспективный возможности сенсора изображения.
CAICO DSV327B: Революция ночного видения
Светочувствительная камера следующего поколения, построенная на базе эталонного сенсора Sony IMX 327. Лучшее решение для уличного наблюдения, где требуется цветное изображение в условиях экстремально низкой освещенности.
Ultra Low Lux: 0.008 lux
Визуализация в цвете там, где другие камеры видят только темноту.
Сенсор изображения
CMOS SONY IMX 327 STARVIS
Разрешение
Full HD 1080P (1920x1080)
Технология
BSI (Back-Illuminated Pixel)
Светочувствительность (SNR1s) Максимальная
Работа в IR-диапазоне (850nm) Эталонная
* Применяется в профессиональных системах безопасности CAICO TECH®
5MP ULTRA HD Тест видео: CMOS ONsem 1/2.5" BSI
High Speed Bus
Преимущества сенсора ON Semiconductor 1/2.5"
Использование крупного формата матрицы 1/2.5" в сочетании с технологией BSI (Back-Side Illumination) позволяет добиться высокой плотности пикселей без потери светочувствительности. Это обеспечивает четкое 5-мегапиксельное изображение с минимальным уровнем шумов даже при недостаточном освещении.
Разрешение
2592 x 1944 (5.0 Mp)
Технология пикселя
BSI 2.2µm Pixel
Детализация изображения (DPI) 98% Эффективности
Новое поступление это года видеокамер наблюдения обновленного модельного ряда
Мы с уверенностью рекомендуем обратить внимание на нашу суперсветочувствительную ІР-камеру наблюдения CMOS BSI с максимальным разрешением 5 мегапикселей. Она станет вашим надежным спутником в условиях низкой освещенности.
Эта видеокамера оснащена одним из самых современных светочувствительных сенсоров изображения, который обеспечивает превосходное качество изображения даже в сложных условиях. Благодаря своим выдающимся характеристикам, она уверенно работает в самых различных условиях освещения.
Если вы ищете камеру наблюдения с высокой светочувствительностью и разрешением, превышающим стандарт Full HD 2 мегапикселя, обратите внимание на эту новейшую модель. Она обладает превосходными характеристиками, которые станут вашим надежным выбором..
Technology: CMOS BSI 5MP
NEW ARRIVAL
Сравнение сенсора изображения Sony STARVIS IMX335 с его предшественниками основывается на использовании передовой технологии BSI (Back-Side Illumination). Этот сенсор принадлежит к первому поколению устройств, разработанных на базе данной платформы, в отличие от сенсоров второго поколения, которые также используют технологию BSI 2 но имеют еще лучшие характеристики.
.jpg)

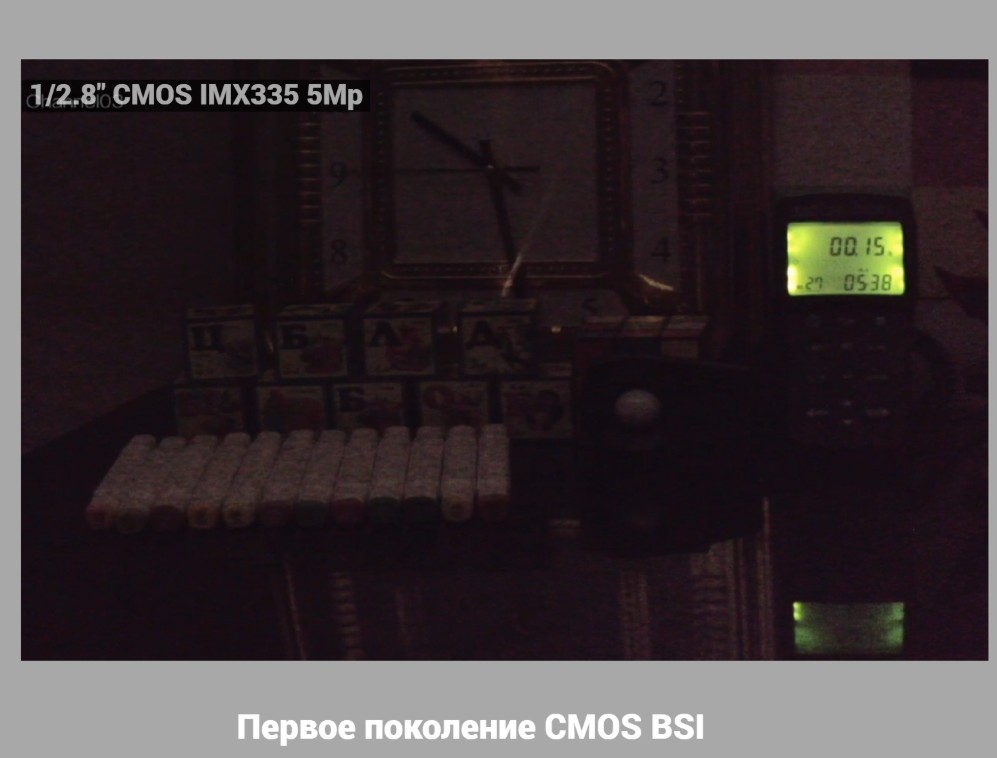

1/2.8" CMOS IMX335 5Mp
Первое поколение CMOS BSI
.jpg)

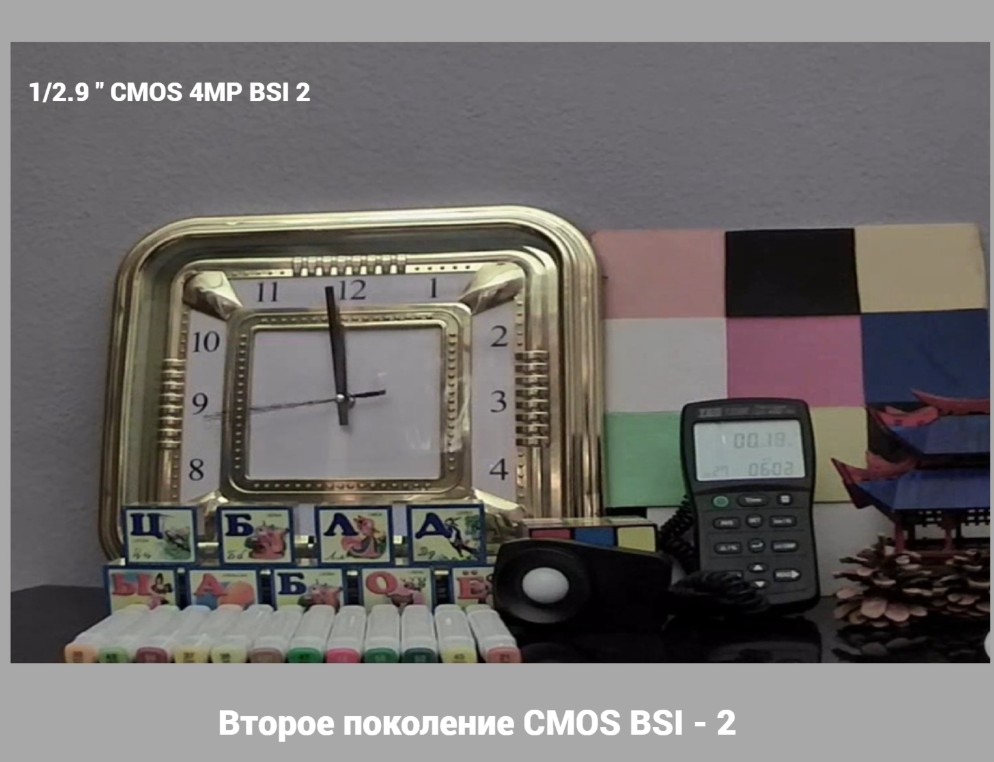

1/2.9" CMOS 4MP BSI 2
Второе поколение CMOS BSI - 2
1 Проведите анализ различий в уровне совершенствования светочувствительности сенсоров изображения CMOS BSI (Back-Side Illumination) между моделью IMX335, выпущенной в 2018 году, и обновленной линейкой CMOS BSI нового поколения, представленной в 2026 году.
