Технология GMSL: подробное описание и назначение интерфейса
Стандарт передачи видео высокого разрешения для систем машинного зрения

Интерфейс GMSL играет ключевую роль в развитии современных встроенных систем машинного зрения в самых различных сферах. Его основная задача — передача несжатого видеопотока высокого разрешения с минимальной задержкой на значительные расстояния. В данной статье мы детально разберем принципы работы интерфейса камеры GMSL, изучим его типы и ключевые технологические особенности.

Встроенные системы машинного зрения имеют решающее значение в таких высокотехнологичных отраслях, как науки о жизни (Life Sciences), автоматизированное производство и профессиональное спортивное вещание.

Эффективность таких систем напрямую зависит от выбора правильного интерфейса для трансляции изображений из системы захвата камеры в центральный процессор без сбоев. Протокол должен поддерживать высокую пропускную способность, исключать возникновение «узких мест» (bottlenecks) в общем потоке данных и обеспечивать необходимую дистанцию передачи для конкретного промышленного приложения.

GMSL (Gigabit Multimedia Serial Link) — это интерфейс, позволяющий передавать данные с исключительным качеством и сверхмалой задержкой на расстояние до 15 метров.

Благодаря уникальной способности обрабатывать видео Ultra-HD разрешения с сохранением целостности сигнала и поддерживать передачу данных на большие дистанции, GMSL стал приоритетным выбором для современных встраиваемых систем и автономного транспорта.

В этом материале мы подробно рассмотрим архитектуру решения и расскажем вам всё, что необходимо знать о технологии GMSL и её практическом применении в индустриальных камерах нового поколения.

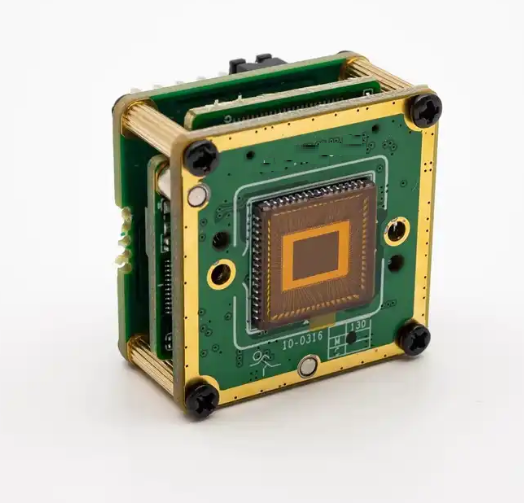

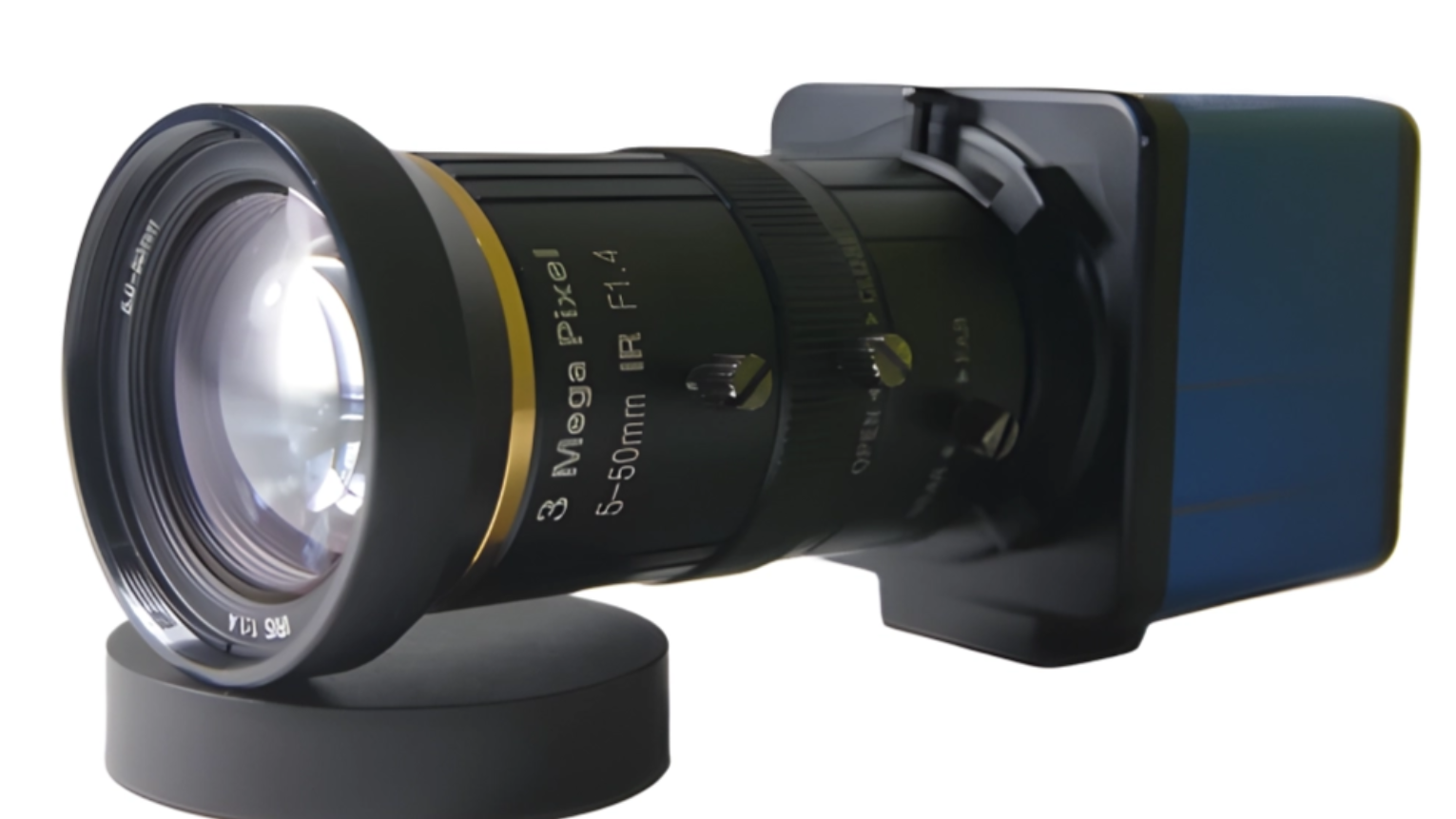

Встроенные системы машинного зрения технологии GMSL

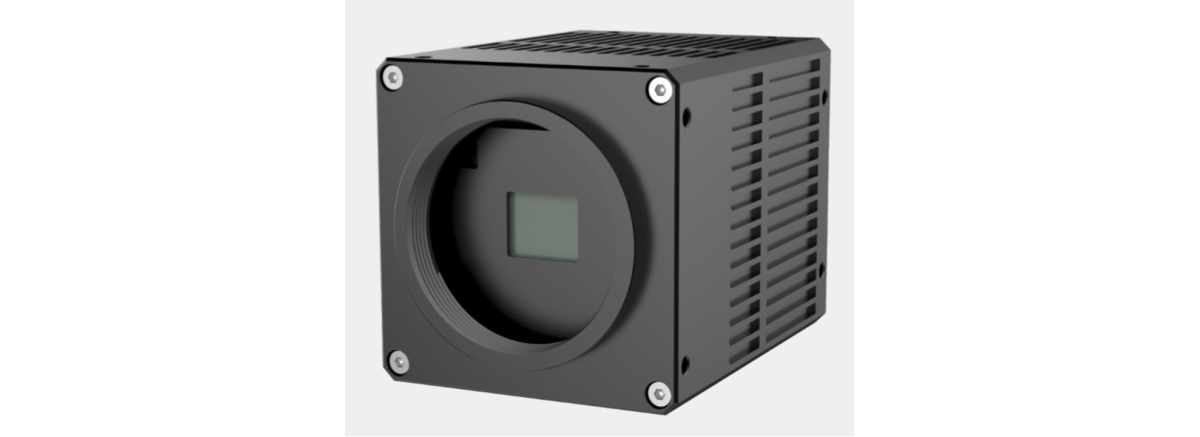

Интеграция GMSL в современные встраиваемые модули захвата изображений

Принципы работы технологии GMSL
Архитектура передачи данных: сериализация и десериализация

Интерфейсы камер Gigabit Multimedia Serial Link (GMSL) специально спроектированы для управления высокоскоростным видеовыходом с ультравысоким разрешением.

Технология использует сериализатор на стороне передатчика для преобразования параллельных данных в высокоскоростной последовательный поток. Это решение существенно снижает сложность линий передачи данных и минимизирует риск возникновения электромагнитных помех сигнала.

На приемном конце десериализатор выполняет обратное преобразование последовательных данных в их исходную параллельную форму, которая мгновенно готова к дальнейшей обработке процессором.

PROCESS

до 6 Гб/с

Интерфейс GMSL способен обрабатывать скорость передачи видео до 6 Гб в секунду. Это позволяет транслировать несжатые видеопотоки высокого разрешения с предельно низкой задержкой.

Столь высокая пропускная способность имеет решающее значение для индустриальных приложений и систем автоматизации, требующих мгновенной обработки визуальных данных в режиме реального времени.

Основные принципы интерфейса камеры GMSL
Технология SerDes, кабельные линии и двунаправленная связь

Метод сериализатора/десериализатора (SerDes)

Ядро технологии GMSL лежит в технике сериализатора-десериализатора (SerDes). Сериализатор принимает входящие параллельные данные с сенсора камеры и преобразует их в последовательный поток. Процесс преобразования помогает упростить конструкцию кабеля и снизить потенциальные помехи сигнала, сохраняя целостность высокоскоростной передачи данных.

Десериализатор, расположенный на принимающей стороне, возвращает последовательные данные в их исходную параллельную форму, гарантируя, что принимающая система сможет правильно их обработать.

Прокладка кабелей

Интерфейс GMSL использует коаксиальные кабели, известные превосходной экранировкой и способностью передавать высокочастотные сигналы на большие расстояния без существенных потерь. Они минимизируют помехи от внешних электромагнитных источников. Также возможна работа по витым парам, которые являются экономически эффективной альтернативой.

Скорость и разрешение

Технология поддерживает скорость передачи данных до 6 Гб в секунду, что позволяет транслировать несжатое видео и изображения Ultra-HD. Это гарантирует бесперебойную работу даже самых ресурсоемких приложений без компромиссов в производительности.

Поддержка нескольких интерфейсов

Интерфейс GMSL совместим с различными форматами данных, включая HDMI, CSI-2, DSI и eDP. Эта универсальность позволяет системе соответствовать специфическим требованиям любого индустриального приложения.

Двусторонняя связь

GMSL поддерживает двунаправленную связь, позволяя камере отправлять видео и одновременно получать сигналы управления по той же физической среде. Это критично для обратной связи и управления в реальном времени.

Совмещение видеопотока и данных управления в одном интерфейсе упрощает проектирование системы, снижает потребность в дополнительной проводке и ведет к оптимизации разработки и развертывания конечного продукта.

Типы и поколения интерфейсов камер GMSL
Эволюция стандартов: от GMSL1 до сверхскоростного GMSL3

GEN 1 GMSL1

GMSL1 обеспечивает высокоскоростную передачу данных, подходящую для различных приложений, включая потоковую передачу видео в автомобилях. GMSL1 использует коаксиальный кабель и обеспечивает скорость передачи данных до 3,125 Гбит/с. Он может передавать несжатое видео 1080p с типичной задержкой менее 1 микросекунды.

GEN 2 GMSL2

GMSL2 обеспечивает еще более высокую пропускную способность, поддерживая скорость передачи данных до 6 Гбит/с по 15-метровому кабелю. Он также обеспечивает более высокое разрешение (4K), поддержку увеличенной длины кабеля и улучшенные проверки целостности данных. Таким образом, интерфейс GMSL2 идеально подходит для требовательных сред, где качество данных и более высокая пропускная способность имеют решающее значение.

GEN 3 GMSL3

GMSL3 поддерживает скорость передачи данных до 12 Гбит/с в прямом канале и 187 Мбит/с в обратном канале. Он обеспечивает несжатое разрешение 4K при 90 кадрах в секунду, обеспечивая плавные видеопотоки. Кроме того, GMSL3 обеспечивает интеграцию трех потоков 4K по одному кабелю PoC для 3D-изображений в реальном времени и возможностей объемного просмотра.

* Каждое новое поколение GMSL сохраняет обратную совместимость с предыдущими стандартами, что упрощает масштабирование существующих систем машинного зрения.

Алгоритм работы и практическое применение GMSL
От захвата пикселя до обработки на NVIDIA Jetson

Как работает технология стандарта GMSL

Интерфейс камеры GMSL работает на основе высокоскоростной сериализации данных. Когда датчик камеры фиксирует изображение, необработанные пиксельные данные в параллельном формате направляются в сериализатор. Сериализатор преобразует параллельные данные в высокоскоростной последовательный поток, уменьшая количество необходимых линий данных и минимизируя возможные помехи.

Последовательный поток передается по специализированному кабелю (коаксиальному или экранированной витой паре), выбранному за его исключительную устойчивость к шумам и электромагнитным помехам.

Достигнув места назначения — будь то дисплей или мощный графический процессор — данные проходят процесс десериализации. Десериализатор восстанавливает исходную параллельную форму данных, делая их мгновенно готовыми для обработки. Важно отметить, что протокол GMSL также включает передовые методы коррекции ошибок для сохранения абсолютной целостности данных при передаче на большие расстояния.
